五金工具扭转刚度测试机

责任编辑：lingyue 　　　 作者：菱悦试验机 　　　发布时间：2024-10-18 1.  样式：卧式
2.  最大试验力：10Nm、20Nm、50Nm、100Nm、200Nm、300Nm、500Nm、1000Nm、2000Nm、5000Nm、10000Nm（多量程可选）
3.  试验力分辨率： 0.01Nm/0.1Nm/1Nm
4.  精确测量范围: 1%FS-100%FS；
5.  试验力示值相对误差：＜±0.5%
6.  试验力示值重复性误差：＜0.5%
7.  扭矩分辨力：1/300000（全程分辨力不变）
8.  加扭矩方向：正反两方向转角测量范围：0～1000rad（0-365000°）
9.  角度分辨率：0.01°
10. 转角示值相对误差：＜±0.5%
11. 转角示值重复性误差：＜ 0.5%
12. 扭转附具：（可按用户要求定制）
13. 试验行程：500mm/600mm/1000mm可加大
14. 扭转速度示值相对误差：＜±0.5%
15. 扭转速度示值重复性误差：＜ 0.5%
16. 试验机级别：0.5级/1级
五金工具扭转试验机测试原理：

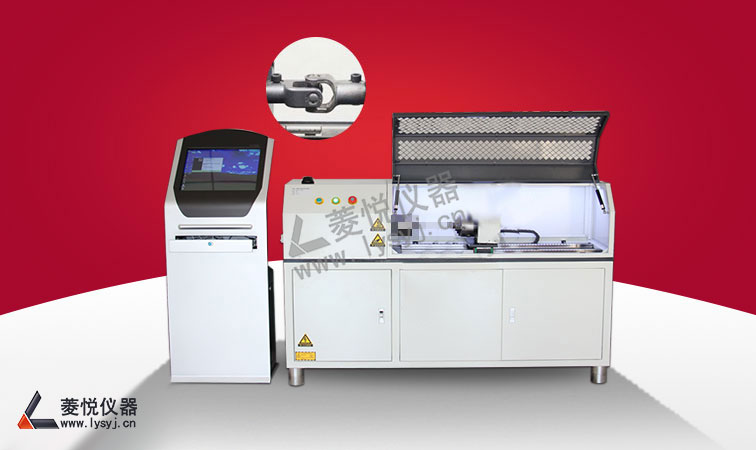

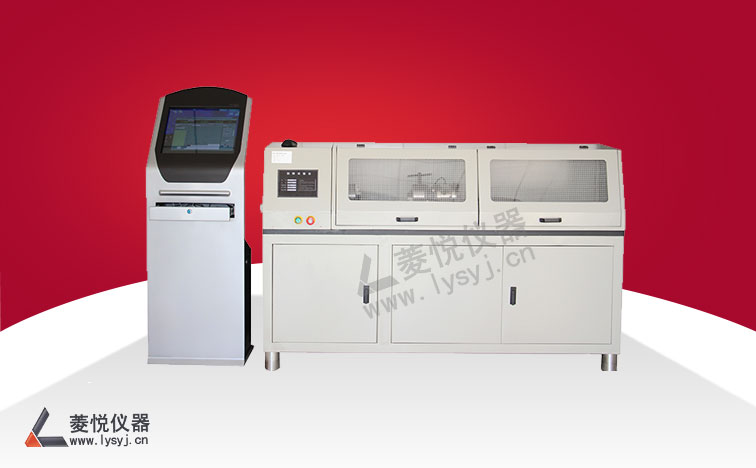

1.扭转试验机主机采用卧式结构。左端扭矩盘连接传感器为固定端，右端加载为交流伺服电机通过摆线减速机传动带动加力盘转动，通过对试样加载将扭矩传到扭矩盘端来进行试验，加载系统可沿导轨移动和固定，用于调整试验空间；
2.传动系统通过采用交流伺服电机和驱动器，保证试验过程的宽范围速度连续调节和均匀加载；
3.扭矩及扭角的检测采用高精度扭矩传感器，可正反两方向测量扭矩；扭转角的输出是通过交流伺服电机导出，保证显示角度的真实有效。通过计算机数据采集处理系统，将传感器信号处理后在计算机屏幕上显示；
4.测量控制系统试验力测量控制系统由高精度双向对称性扭矩传感器、稳压电源、测量放大器、A/D转换等组成；位移测量控制系统由倍频整形电路、计数电路等组成。通过各种信号处理，实现计算机控制、数据处理、显示等功能；
5.试验过程整个试验过程采用基于Windows平台、使用以图形为界面的视窗式操作软件，由键盘输入试验参数，鼠标操作虚拟按钮，自动完成全部试验过程。屏幕显示扭矩、角位移、扭矩—角位移曲线、试验机工作状态等，也可单独测定其某个参数，并可打印出试验报告；
6.试验结果由计算机控制系统对试验过程的控制和数据处理自动化、试验报告多样化如曲线图、EXECEL、文本文件等方式。因此可形成多种报表格式，方便打印、分析试验结果。
