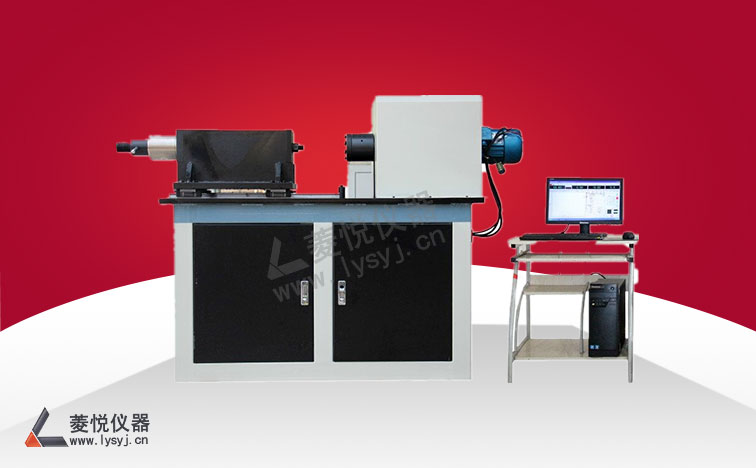

风电螺栓扭矩轴力检测设备 高强螺栓扭转试验机

责任编辑：lingyue 　　　 作者：菱悦试验机 　　　发布时间：2026-10-24 菱悦风电螺栓扭矩轴力检测设备 高强螺栓扭转试验机，是风电、钢结构、桥梁工程领域高强度螺栓专用一体化力学检测设备，可同步采集扭矩、轴力、转角试验数据，输出扭矩 - 轴力、扭矩 - 转角曲线，同时实现螺栓扭矩系数标定与静态扭转破坏试验，多用于螺栓新品研发、来料入厂检验、型式试验、第三方公正检测，适配螺栓生产厂、主机装配企业、工程施工单位的质量管控需求。

核心用途：
同步检测高强螺栓拧紧全过程的扭矩、预紧轴力、扭转角度，标定螺栓扭矩系数，得到扭矩和预紧轴力对应关系；检测螺栓屈服、断裂扭转性能，分析螺纹与支撑面摩擦特性，判定螺栓打滑、屈服、断裂等失效形式，为紧固工艺优化、现场拧紧施工、产品质量判定提供试验依据。

测试项目：
扭矩系数测试、扭矩轴力同步测试、屈服扭矩测试、螺栓预紧轴力测试、拧紧转角测试、摩擦系数测试、螺栓扭转破坏试验、同批次试样重复性比对试验

功能介绍：
多通道同步采集扭矩、轴力、转角信号；
可设定拧紧速度、保载时长、试验终止条件；
实时同步显示扭矩、轴力、转角数值，自动生成扭矩轴力、扭矩转角曲线；
试验完成自动捕捉峰值扭矩、屈服点、断裂轴力、断裂角度等关键数据；
支持数据保存、查询，电脑端导出曲线与检测报告；

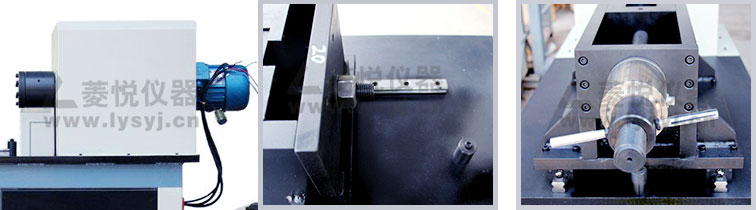

配备多规格工装夹具，适配不同规格、强度等级高强螺栓；
设有过载、限位双重保护，防止传感器、工装损坏。

适用标准：
1、GB50205-2001《钢结构工程验收规范》
2、GBT16823.3-2010《螺纹紧固件扭紧试验方法》
3、GB/T1231-2024《钢结构用高强度大六角头螺栓连接副》最新标准
4、GB/T16823.1-2010《螺纹紧固件应力截面积和承载面积》
5、GB/T16823.2-2010《螺纹紧固件紧固通则》
6、GB/T1231-2024《钢结构用高强度大六角头螺栓连接副》
7、GB3098.1-2010《紧固件机械性能螺栓、螺钉和螺柱》
8、GB/T16823.3-2010《紧固件 扭矩-夹紧力试验》
9、GB/T1231-2006《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》
10、BS EN14399-4：2005《High-strength structural bolting assemblies for preloading-Part 4:Syetem HV-Hexagon bolt and nut assemblies》

适用范围：
适用于风电塔筒螺栓、风机法兰螺栓、风机基础锚栓、风电加长螺栓、钢结构大六角高强螺栓、扭剪型高强螺栓、地脚锚栓、液压螺栓、双头螺柱、内六角高强螺栓、外六角高强螺栓、T 型螺栓、管道法兰螺栓、塔机螺栓、桥梁高强螺栓、工程机械高强螺栓、轨道交通高强螺栓、压力容器螺栓等紧固件，支持 8.8 级、10.9 级、12.9 级、14.9 级螺栓检测，广泛应用于风电螺栓制造企业、风电整机厂、塔筒生产单位、钢结构加工厂、桥梁工程单位、工程机械厂家、轨道交通配套企业、第三方检测实验室。


LY-高强螺栓检测仪系列：100N.m型、200N.m型、500N.m型、1000N.m型、2000N.m型、5000N.m型、10000N.m型、30000N.m型（此为普通型号，可定制）


1、产品型号：LY系列
2、最大试验扭矩：、2000Nm、5000Nm、30000Nm（多量程可选）
3、最大轴力：500kN、800KN、2500KN（可定制）
4、扭矩、轴力测量范围：2%—100%F.S（最大量程）
5、扭矩、轴力最小分辨力：±1/300000码，全程分辨力不变
6、扭矩测量相对误差：±1.0%或±0.5%(精密级)
7、扭转角测量范围：0-100000°（或无限）
8、轴力测量相对误差：±1.0%或±0.5%(精密级)
9、扭转速度：0-720°/min，无级调速 0-360°/min，无级调速
10、螺栓尺寸：M12-30、M12-36、M112-72
11、夹头间距：30-100mm、40-200mm、45-200mm、50-300mm、60-400mm
12、电机功率：400W、750W、1/2kW、2.5kW、3kW
13、电源电压：三相220V，50Hz 三相380V，50Hz
14、主机重量：200kg、500kg、600kg、800kg、1000kg、1500kg
