弹簧全检试验机 弹簧在线检测设备 弹簧力值分选试验机

责任编辑：lingyue 　　　 作者：菱悦试验机 　　　发布时间：2026-10-23

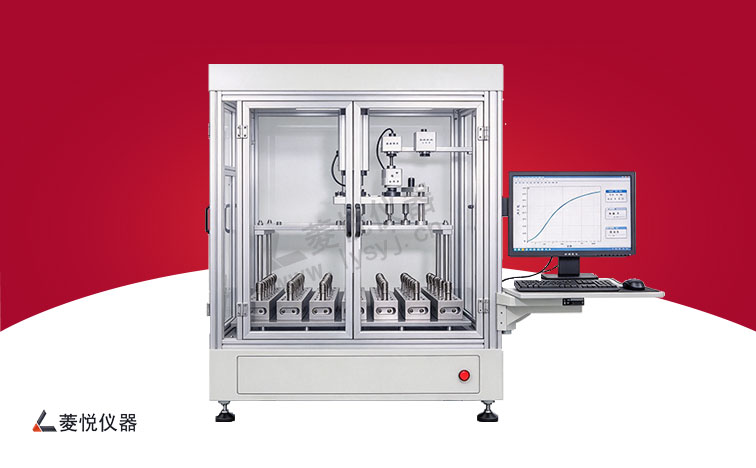

菱悦弹簧全检试验机是面向弹簧生产车间开发的在线批量力学全检专用设备，集成力学性能检测、数据判定、自动分选功能，主要用于弹簧出厂 100% 全检。

设备采用伺服精密驱动系统搭配高精度测力传感器，加载平稳、响应迅速，可连续不间断完成大批量弹簧自动化检测，规避人工检测带来的人为误差，大幅提升产线检验节拍。
配套专业测控软件，可灵活设定力值、自由高度、刚度公差阈值，实时采集并生成力 - 位移曲线，系统自动判定合格品、超上限、超下限产品并完成分选。

检测数据自动存储归档，支持批次管理、历史查询、报表导出，满足来料检验、出厂全检、质量追溯、第三方送检等场景
可根据弹簧规格、产线节拍需求定制多工位工装、自动上料机构与输送线对接方案。

测试项目：
弹簧自由高度检测、规定变形负荷检测、刚度检测、压并负荷检测、永久变形测试、定长力值检测、力值公差分选、OK/NG 自动分拣、试验曲线采集、数据存储、报表导出

执行标准：
GB/T 1239.1 冷卷圆柱螺旋弹簧技术条件 第 1 部分：拉伸弹簧
GB/T 1239.2 冷卷圆柱螺旋弹簧技术条件 第 2 部分：压缩弹簧
GB/T 1239.3 冷卷圆柱螺旋弹簧技术条件 第 3 部分：扭转弹簧
GB/T 1239.4 热卷圆柱螺旋弹簧技术条件
GB/T 16947 螺旋弹簧疲劳试验规范
GB/T 45870.1 弹簧 测量和试验参数 第 1 部分：冷成形圆柱螺旋压缩弹簧
GB/T 45870.2 弹簧 测量和试验参数 第 2 部分：冷成形圆柱螺旋拉伸弹簧
GB/T 45870.3 弹簧 测量和试验参数 第 3 部分：冷成形圆柱螺旋扭转弹簧
JB/T 7796 弹簧疲劳试验方法
JB/T 7944 圆柱螺旋弹簧 抽样检查

适用范围：
圆柱压缩弹簧、圆柱拉伸弹簧、圆柱扭转弹簧、异形弹簧、精密微型弹簧、汽配悬架弹簧、阀门弹簧、电器开关弹簧、五金弹簧、模具弹簧、多股弹簧等各类金属弹簧；适配精密电子、汽车零部件、阀门、轨道交通、工程机械、五金紧固件等行业弹簧批量检验。

项目	规格
试验力量程	5N、20N、50N、100N、200N、500N、1kN、2kN、5kN、10kN，支持定制
力值测量精度	±0.5%FS
力值采样速率	最高 1000Hz
位移分辨率	0.001mm
位移测量精度	±0.01mm
有效试验行程	50mm、100mm、200mm 可选，支持定制
加载速度范围	0.01～200mm/min 可调
控制模式	位移控制、力值控制
分选机构	气动分拣，多料仓分类
工装配置	标准弹簧夹具，可定制多工位工装
安全保护	上下限位保护、过载保护、漏电保护
软件功能	曲线实时显示、公差判定、批次管理、历史记录、Excel/PDF 报告导出
通讯接口	RS485、网口，可对接 MES 系统
供电电源	AC220V

温馨提示：设备支持定制，详细技术方案欢迎具体沟通（电话同微信：15562500056）
