减震器示功机

责任编辑：lingyue 　　　 作者：菱悦试验机 　　　发布时间：2026-09-09

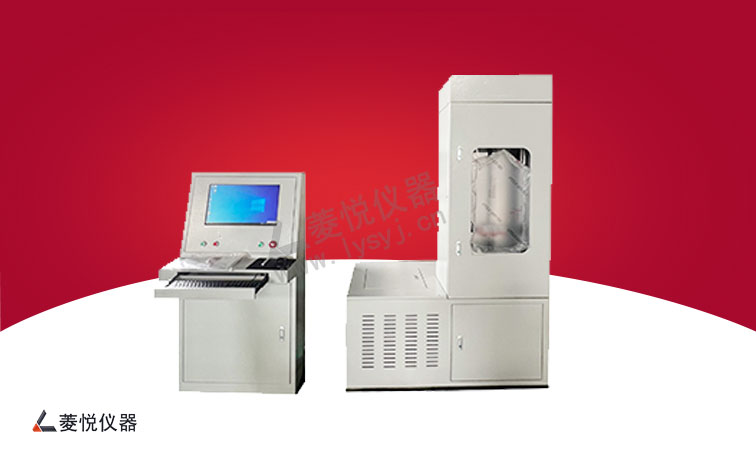

菱悦减震器示功机是针对筒式减振器的专用性能检测设备，执行QC/T 491‑2018《汽车减振器性能要求及台架试验方法》，主要完成减振器示功特性测试，测定压缩阻尼力、复原阻尼力，绘制力‑位移示功图，同时可扩展速度特性、耐久疲劳试验。设备采用电液伺服闭环控制系统，高刚性立式机架，搭配高精度力、位移传感器，配套专用测控软件，自动采集试验数据、生成示功曲线，输出检测报告，广泛用于汽车、摩托车减振器生产出厂检验、研发测试、型式试验、第三方检测。

菱悦减震器示功机结构稳定，对中工装可消除侧向附加力，保证测试数据真实有效；支持多速度点试验，可判定减振器阀系工作状态、阻尼是否异常、有无漏油、畸变等问题，满足减振器质量管控需求。

主要测试项目

1. 示功特性试验：往复加载，测试压缩阻力、复原阻力，绘制示功图，评估减振器阻尼工作状态
2. 速度特性试验：多档活塞速度测试，获取阻尼力‑速度曲线，检测不同速度下阻尼变化
3. 阻尼力检测：测定压缩、复原阻尼力，计算阻尼系数
4. 耐久疲劳试验（选配）：循环往复加载，开展耐久寿命测试，监测阻尼衰减、密封漏油等故障
5. 拓展测试（选配）：摩擦力测试、温升特性测试

执行标准

• QC/T 491‑2018《汽车减振器性能要求及台架试验方法》全国标准信...
• QC/T 62‑2007《摩托车和轻便摩托车减震器技术条件和试验方法》
• GB/T 2611‑2007《试验机通用技术要求》

核心优势

伺服闭环控制：力、位移双闭环，动态测试稳定，示功曲线重复性好，符合行业检测标准
多波形加载：支持正弦波、三角波、自定义波形，可设置不同振幅、试验速度
专用对中工装：配套减振器装夹夹具，有效减少侧向力，避免试样受力偏斜
智能测控软件：实时显示力‑位移示功曲线，自动计算阻尼力、阻尼系数；原始数据保存，一键导出试验报告，支持数据溯源
耐久计数功能：耐久模式下自动统计循环次数，到达设定次数自动停机
多重安全防护：过载保护、超行程限位、急停保护，试样异常自动停机，保护设备与试件

项目	参数
最大动态试验力	±5kN、±10kN、±30kN、±50kN（可按需定制）
力值测量精度	±1% FS，有效测量范围 2%‑100% FS
作动器行程	±125mm（可定制）
试验频率范围	0.1‑10Hz
试验波形	正弦、三角、方波、梯形波、自定义波形
控制方式	电液伺服，力 / 位移双闭环控制
工作电源	380V 50Hz
泵站系统	恒压伺服泵站，压力 21MPa
试验模式	示功试验、速度特性、耐久疲劳（选配）

适用行业

汽车零部件企业、摩托车减振器生产厂、工程机械悬架部件企业、第三方检测机构、科研院校实验室，用于乘用车、商用车、摩托车、工程机械减振器性能检测。
