减震器路谱试验机

责任编辑：lingyue 　　　 作者：菱悦试验机 　　　发布时间：2026-10-24

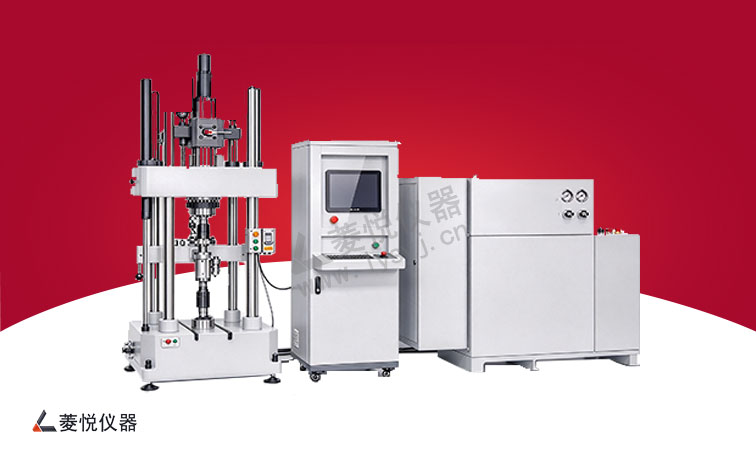

菱悦减震器路谱试验机为电液伺服式道路谱模拟试验设备，支持实车采集道路位移载荷谱导入回放，在实验室复现车辆行驶在不同路面下减震器承受的真实动态激励；设备同步采集阻尼力、位移、速度、温度等信号，输出各类时域、频域分析曲线，用于减震器研发标定、耐久可靠性验证、路谱工况考核、密封失效验证、NVH 异响排查，大幅减少实车路试周期，适用于主机厂、减震器零部件企业、第三方检测机构开展部件级道路模拟试验。

核心用途 ：
导入实车采集的路面路谱数据，复现颠簸路、石块路、搓板路、高速环道等多种真实行驶工况，考核减震器在复杂随机激励下的阻尼稳定性、密封可靠性、耐久寿命；监测长时间路谱加载下阻尼力衰减、油温变化、渗漏、异响、卡滞等失效现象；
评估不同结构减震器在真实路面载荷下的减振特性，为阻尼参数调校、密封结构优化、耐久寿命评估提供试验依据。

测试项目：

路谱载荷回放试验、随机波耐久试验、阻尼力衰减测试、示功特性测试、速度特性测试、循环耐久寿命试验、路谱工况下异响检测、高低温路谱对比试验、渗漏可靠性考核、侧向力耦合路谱试验

功能介绍 ：

支持外部采集路谱文件导入、编辑、回放，具备位移、力两种闭环控制模式；
可自定义正弦波、三角波、方波、随机波、复合波形等多种激励信号；
实时同步采集阻尼力、位移、活塞速度、油温信号，自动生成示功图、力 - 速度曲线、时域载荷曲线；
软件支持路谱信号编辑、补偿、信号裁剪、迭代修正；
可配置多工位工装，同时对多支减震器同步试验；可选配侧向力加载模块、高低温环境箱，实现多工况耦合试验；
设有过载、超行程、油温超限、压力异常多重安全保护；
试验数据自动存储，支持报告导出、数据回看与后处理分析。

执行标准：

GB/T 5334-2021 汽车减振器台架试验方法
QC/T 491-2018 汽车减振器性能要求及台架试验方法
QC/T 62-2021 摩托车和轻便摩托车减震器

适用范围 ：
适用于乘用车减震器、商用车减震器、摩托车减震器、电动车减震器、工程机械减震器、轨道交通液压减震器、单筒充气减震器、双筒液压减震器、阻尼支柱总成等减振部件；广泛用于减震器生产企业、汽车主机厂、底盘研发实验室、第三方零部件检测机构。

项目	参数
最大动态力	10kN、20kN、25kN、50kN，多规格可选，支持定制
力值精度	0.5 级
力值分辨力	0.1N
最大行程	±100mm、±150mm、±200mm，可选
位移精度	±0.02mm
最高试验速度	1.2m/s、2.0m/s、2.5m/s，可选配
工作频率范围	0.01～50Hz
侧向加载力	5kN、10kN，可选配
驱动方式	电液伺服驱动
控制方式	伺服微机闭环控制
数据输出	USB 通讯，配套专用路谱测控软件
供电	AC380V 50Hz

温馨提示：网站参数不全面，设备支持定制，详细技术方案欢迎具体沟通（电话同微信：15562500056）
