碳纤维轴扭转试验机 扭力测试机

责任编辑：lingyue 　　　 作者：菱悦试验机 　　　发布时间：2026-10-21

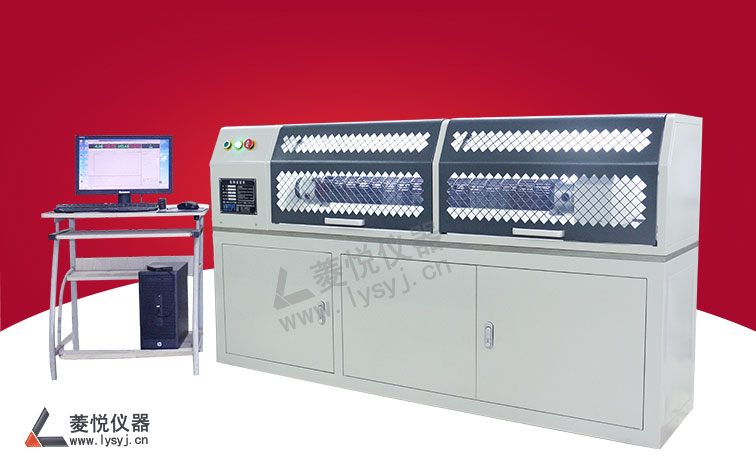

菱悦碳纤维轴扭转试验机
主要用于碳纤维传动轴、碳纤维辊轴、碳纤维杆件、碳纤维复合材料轴类试样的扭转力学检测，可完成屈服扭矩、极限破坏扭矩、合格扭矩、扭转刚度、扭转变形等项目测试，实时采集扭矩、转角数据，自动生成扭矩 - 转角曲线，支持数据存储、导出、报告打印。设备采用卧式伺服扭转结构，配备对中定位工装，加载平稳、同轴精度高，能够适配不同长度、外径规格的碳纤维轴试样，满足复合材料研发、型式检验、出厂质量检测需求。

核心用途：
检测碳纤维轴极限破坏扭矩、合格扭矩、扭转刚度、扭转变形性能，考核碳纤维铺层结构、粘接位置的抗扭承载能力，比对产品图纸规定合格扭矩阈值，判定试样扭矩是否达标，评估复合材料轴在扭转载荷下的失效形式；设备控制精度高，试验重复性好，可为材料配方优化、铺层方案验证、产品质量管控、出厂合格判定提供可靠力学检测数据，适用于复合材料生产企业、第三方检测机构、高校科研实验室。

功能介绍：
支持恒速单向、双向扭转加载，实时采集扭矩与转角信号，自动捕捉峰值扭矩、合格扭矩判定点、断裂失效点；试验曲线实时显示，可保存、调取历史试验记录；配套可调式对中工装，适配多种规格碳纤维轴试样；软件内可预设合格扭矩限值，到达设定扭矩自动判定合格与否；配备过载保护、断裂自动停机功能；试验完成自动输出检测报告；支持设备计量校准，保证量值准确可溯源。

执行标准：
GB/T 10128 金属材料 室温扭转试验方法
GB/T 39614 碳纤维增强塑料 扭转性能试验方法
GB/T 2611 试验机通用技术要求
JB/T 9370 扭转试验机技术条件

测试项目：

碳纤维轴静态扭转破坏测试，极限扭矩测试，合格扭矩测试，扭转刚度测试，扭转变形测试，界面扭转失效测试

适用范围：

适用于碳纤维传动轴、碳纤维辊轴、碳纤维支撑杆、碳纤维复合材料连接轴等试样的扭转力学检测，广泛应用于复合材料厂家、风电配套企业、轨道交通、无人机零部件研发单位、第三方检测实验室。

项目	参数
扭矩规格	100N・m、500N・m、1000N・m、3000N・m、5000N・m（可选）
扭矩测量区间	满量程 1%～100%
扭矩精度	0.5 级，示值相对误差≤±0.5%
扭矩分辨率	0.001N·m
加载方向	正向、反向双向扭转
试验转速	0.1～720°/min 无级可调
最大转角	±99999°
转角分辨率	0.01°
试样夹持长度	200～1500mm（支持加长定制）
适用试样外径	10～120mm，可更换工装扩展
控制方式	微机伺服控制
安全保护	扭矩过载保护、转角限位保护、试样断裂急停保护
数据输出格式	Excel、TXT，自动生成试验曲线与检测报告
电源	AC220V/380V，50Hz
